新移 XY6771CZ（MTK6771/P60）安卓核心板 是 一款 基于 MTK 平臺， 工業級高性能 的 4G 全網通安卓核心板模塊。此模塊支持 2G/3G/4G 移動、聯通、電信等多種網絡制式。是面向全球市場 TDD-LTE/FDD-LTE/WCDMA/TD-SCDMA/CDMA/GSM 六種網絡制式的智能無線通信模塊。

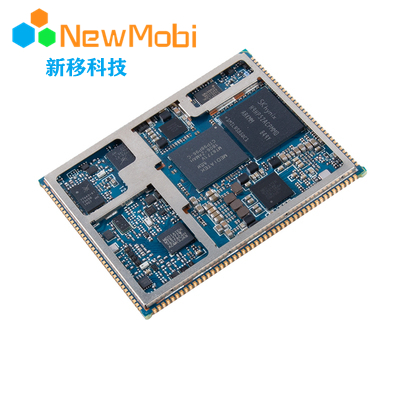

XY6771CZ（MTK6771/P60）安卓核心板
MT6771 全網通模塊 內置 64 位 八核 ：4 大核 A73，4 小核 A53 架構 CPU。內存最大支持到 8GB，采用安卓 9.0 操作系統，提供 2G/3G/4G 六模 18 頻全網通接入，支持 WiFi/BT/GNSS (GPS/Beidou)/ FM。提供豐富數據接口，包含 LCM,Camera,USB,UART,I2C,SPI,I2S,ADC,Keypad,GPIOs 等。可外接多種模塊，包括 NFC, 一維二維掃描，RFID, 指紋，刷卡，ZigBee, 安全模塊，身份識別，高頻超高頻模塊，紅外，以太網，車載雷達，OBD 等。
MT6771 是貼片式模塊擁有業界領先的超高集成度，共有 166LCC+53LGA 管腳。尺寸僅為 40.5mm × 50.5mm ×2.85mm，可以通過焊盤內嵌于各類 M2M 產品應用中，非常適合開發車載電腦、多媒體終端、智能家居、物聯網終端等移動設備。新移科技針對以上行業領域已開發完成各種類型的產品及對應的開發板。

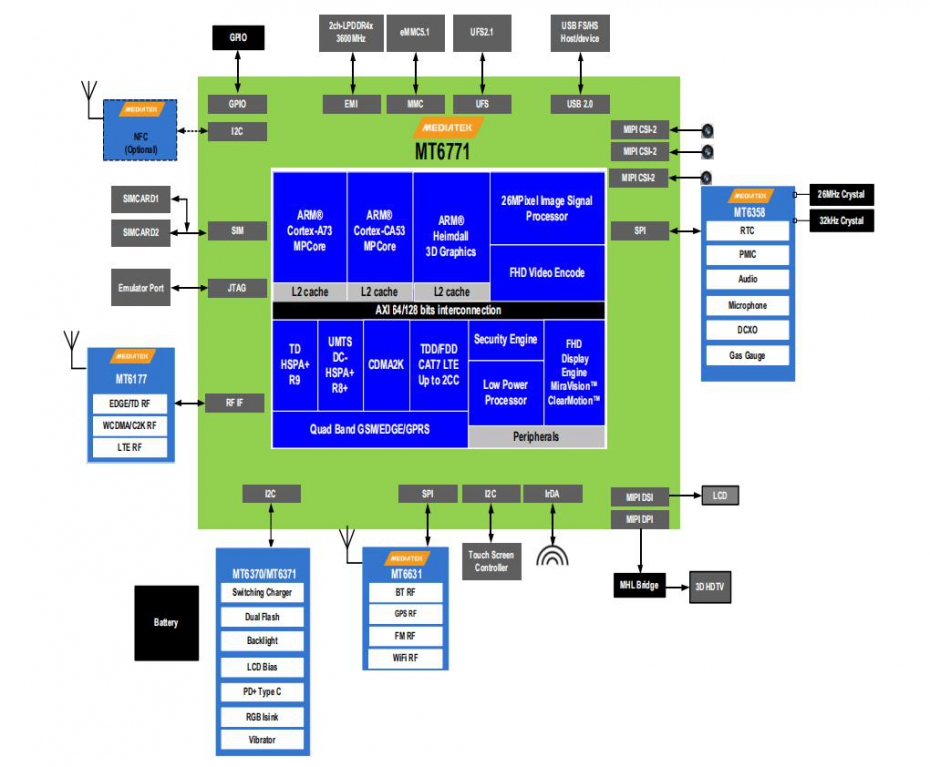

MTK6771 主要性能：
Process | 12nm |
應用處理器 | 4xCortex-A73up to 2.0GHz + 4xCortex-A53 up to 2.0GHz |
GPU | ARM Mali G72 MP3 700MHz |
攝像頭接口 | 3xMIPI CSI（4 Data lanes）32MP @ 30fps |
video decode | 1080p 30fps H.264/H.265 |
video encode | 1080p 30fps H.264 |
LCM 接口 | MIPI DSI（4 Data lanes）最高分辨率支持 FHD+ (2160x1080) up to 2400x1080 |
AI Accelerator | Up to 280GMAC/s |
MTK6771 性能參數：
蜂窩數據：載波聚合（CA）,CDMA2000 1x / EVDO 版本 A（SRLTE），FDD / TDD LTE， HSPA +
具體功能：Cat-7 DL/Cat-5/6 UL 相機
LTE 類別：16MP + 16MP，32MP
通用連接功能：藍牙，FM，收音機，GNSS，WiFi
GNSS：Beidou, Galileo, Glonass, GPS, QZSS
開發板

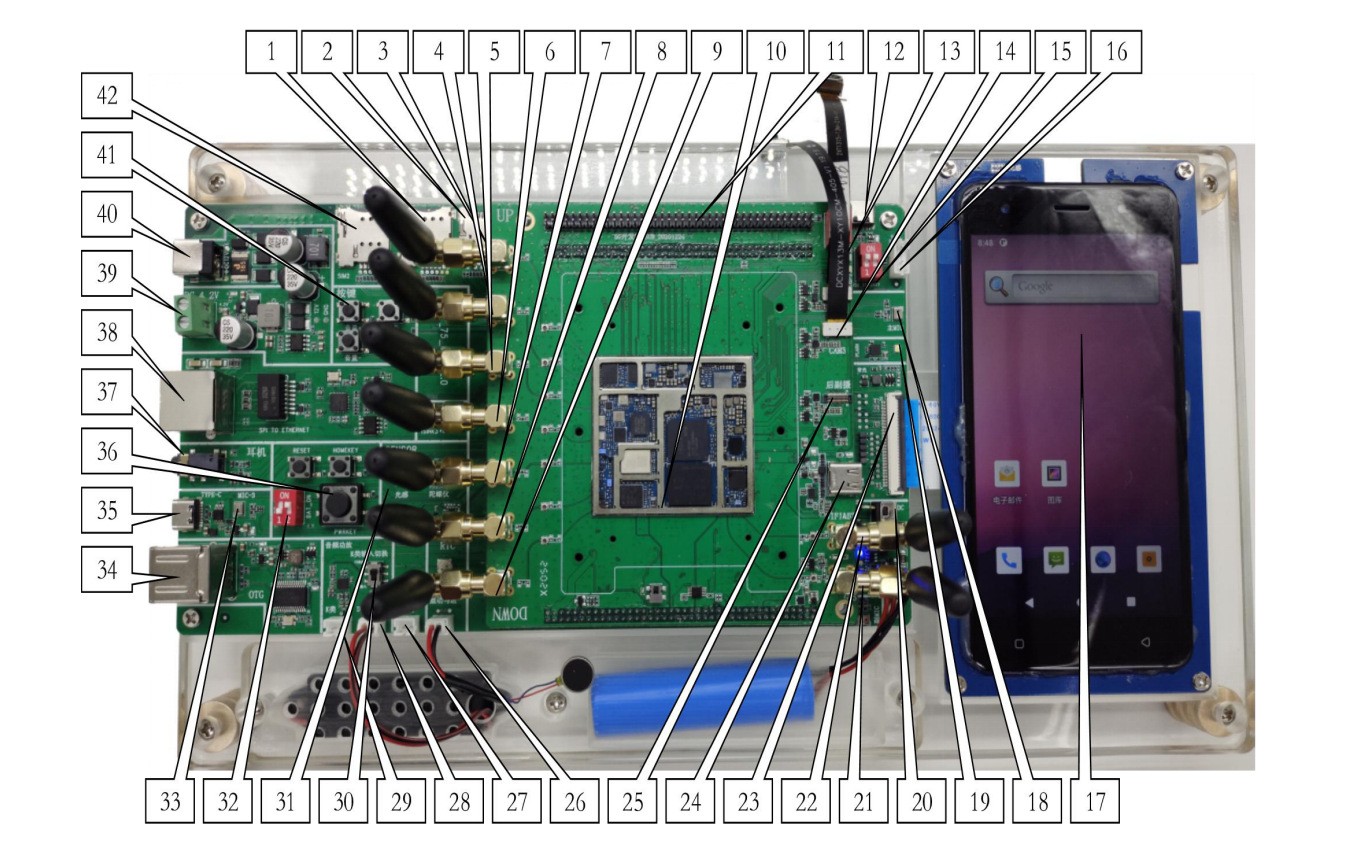

為了有助于測試及使用 MTK6771 安卓核心板模塊，新移科技 提供一套 XY001 開發板。
XY001 安卓開發板
應用接口
l 電源供電
l VRTC 接口
l LCM 接口
l TP 接口
l 攝像頭接口
l 音頻接口
l USB 接口
l USIM 接口
l UART 接口
l SDIO 接口
l I2C 接口
l SPI 接口
l ADC 接口
MT6771 安卓核心板模塊 提供 2 個 VBAT 管腳用于連接外部電源，電源輸入范圍為 3.5V~4.35V，推薦值為 4.0V。支持多路電源輸出，用于外圍電路供電，在應用時，建議并聯 33pF 和 100nF 電容，可以有效去除高頻干擾。
1 個 USB 接口，該接口符合 USB2.0 規范，支持高速（480Mbps），全速（12Mbps）模式。 2 組 UART 接口， UART0 可用于 Debug。
2 個 USIM 卡接口，支持雙卡雙待功能，USIM 卡通過模塊內部的電源供電，可自動識別 1.8V 和 3.0V 卡。支持 USIM 卡熱插拔功能。支持 4 位數據接口的 SD/MMC 卡，或者基于 SDIO 協議的設備，支持最新的 SD3.0 協議。 5 組 I2C 接口，僅支持主設備模式。I2C 接口在核心板內部已加上拉，I2C 接口最高速率可支持 400K，如果采用 I2C 的 DMA，最高速度能達到 3.4Mbps。
2 路 ADC 通道。1 組 I2C 接口可以用于連接觸摸屏（TP），同時提供了所需的電源、中斷腳和復位。3 組模擬音頻輸入通道和 3 組模擬輸出通道。2 路 Flash Light 接口，可直接驅動手電筒及閃光燈。
MT6771 視頻輸出接口基于 MIPI_DSI 標準，支持 4 組高速差分數據傳輸，每組最高速度達 1.2Gbps。支持 BT v2.1+EDR，3.0+HS,v4.1+HS，V4.2。調制方式支持 GFSK, 8PSK,π/4QPSK。提供了 MAIN 天線、DRX 天線、GNSS 天線、WIFI/BT 天線 4 個天線接口。
