XY6873ZA 5G安卓智能核心板（MT6873 天璣800平臺）

CPU：MediaTek MT6873 天璣720 架構：4X ARM Cortex-A76 up to 2.0GHz + 4X ARM Cortex-A55 up to 2.0GHz 操作系統：Android 11.0 內存 : 4GB+64GB/6GB+128GB 顯示屏：支持FHD+（1080X2520）攝像頭： 6400萬網絡支持：2G/3G/4G/5G全網通無線連接：WiFi/Bluetooth/GPS/Beidou NPU: 1T算力

產品介紹

1.產品概述

XY6873 是一款基于 MTK 的 MT6873(聯發科技天璣 800 )平臺、工業級高性能、可運行 android 11.0操作系統的 5G AI 智能模塊 , 支持 NR-SA/NR-NSA/LTE-FDD(CAT-18)/LTE-TDD(CAT-18)/WCDMA/TD-SCDMA/EVDO/CDMA/GSM 等多種制式；支持 WiFi 5 802.11 a/b/g/n/ac，BT v2.1+EDR，3.0+HS,v4.1+HS,V5.1,支持 Beidou（北斗）,Galileo,Glonass,GPS,QZSS 多種制式衛星定位；擁有多個音頻、視頻輸入輸出接口和豐富的 GPIO 接口。支持的頻段如下表：

支持頻段

類型	頻段
NR-SA	N1/N41/N78/N79
NR-NSR	N78+B1/B3/B5/B8,N79+B3/B39,N41+B3/B39
LTE-FDD	B1/B2/B3/B5/B7/B8
LTE-TDD	B34/B38/B39/B40/B41
WCDMA	B1/B2/B5/B8
TD-SCDMA	B34/B39
EVDO/CDMA	BC0
GSM	B2/B3/B5/B8
DL CCA	B1/B3/B7/B38/B39/B40/B41
DL NCCA	B3/B40/B41
Inter CA	B1+B3 B3+B5 B1+B5 B39+B41
UL CCA	B3/B38/B39/B40/B41
WiFi 802.11a/b/g/n/ac	2400～2483.5MHz/5725～5850MHz/5925MHz
BT V2.1+EDR，3.0+HS,V4.2+HS，BT5.1	2400～2483.5MHz
GNSS	Beidou（北斗）,Galileo,Glonass,GPS,QZSS

*注：頻段以具體出貨為準。

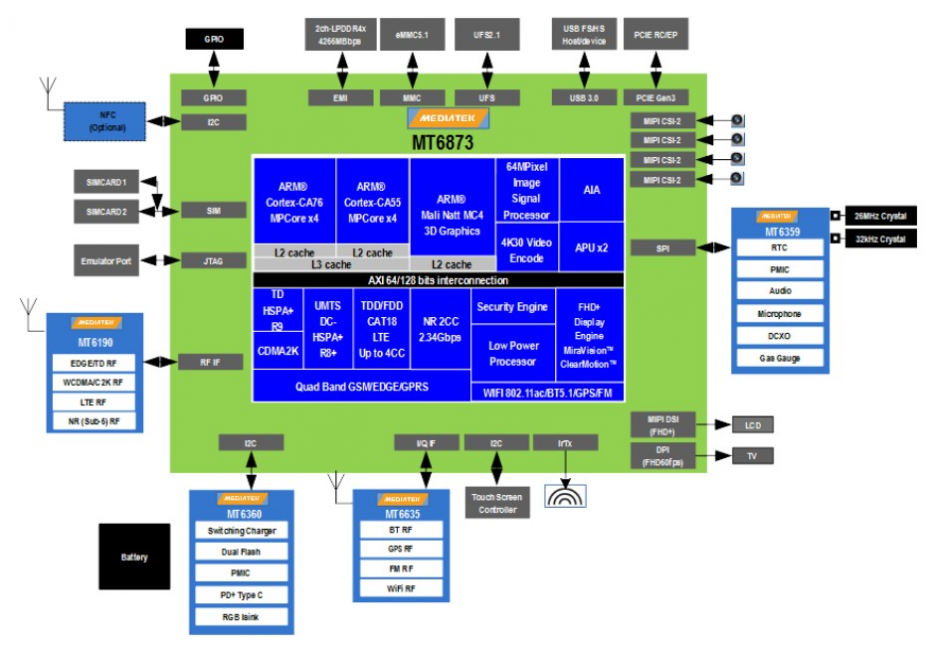

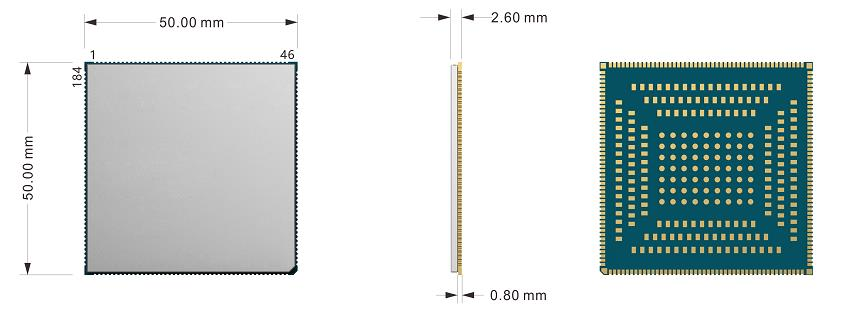

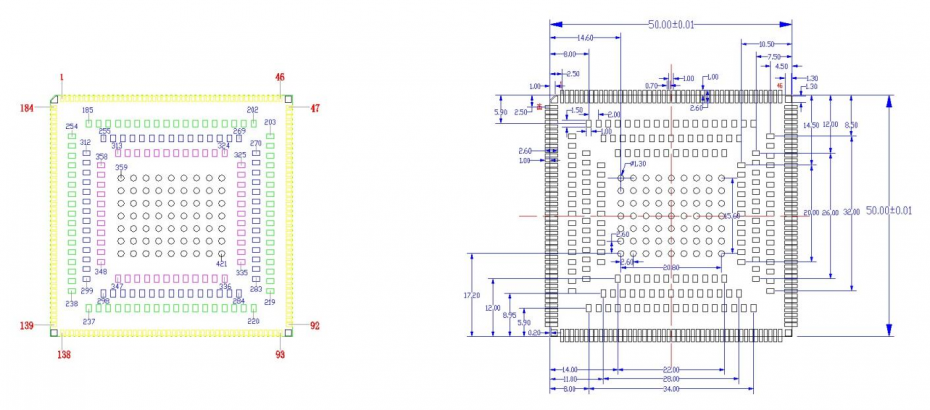

XY6873 是貼片式模塊，共有 184LCC+237LGA 管腳。尺寸僅有 50.0mm × 50.0mm ×2.65mm，可以通過焊盤內嵌于各類 M2M 產品應用中，非常適合開發車載電腦、多媒體終端、智能家居、物聯網終端等移動設備。

備注

1.1. DL CCA: Downlink Intra-band Contiguous Carrier Aggregation 下行帶內連續載波聚合

2. DL NCCA: Downlink Intra-band No-Contiguous Carrier Aggregation 下行帶內非連續載波聚合

3.Inter CA: Inter band Carrier Aggregation 帶間載波聚合

4.UL CCA: Uplink Intra-band Contiguous Carrier Aggregation 上行帶內連續載波聚合

2.主要性能

下表描述了 XY6873 詳細的性能參數

Process	7nm
應用處理器	4xCortex-A76up to 2.0GHz + 4xCortex-A55 up to 2.0GHz
GPU	ARM NATT MC4
攝像頭接口	4xMIPI CSI（4 Data lanes）64MP @ 30fps
video decode	4K 30fps H.264/H.265/VP9
video encode	4K 30fps H.264/H.265
LCM 接口	MIPI DSI（4 Data lanes）最高分辨率支持 FHD+ (1080x2520)
AI Accelerator	Up to 2.4TOPs(每秒 2.4 萬億次運算)

性能

說明

調制解調處理器

2 MDSP RVSS 處理器

ARM 最高頻率 416MHz

供電

VBAT 供電電壓范圍：3.5V~4.35V

典型供電電壓：4.2V

發射功率

Class 4 (33dBm±2Db) for GSM850/GSM900 Class 1 (30dBm±2Db) for DCS1800/PCS1900

Class E2 (27dBm±3Db) for EGSM900/GSM850 8PSK Class E2 (26dBm±3Db) for DCS1800/PCS1900 8PSK

Class 3 (24dBm+1/-3Db) for WCDMA bands Class 3 (24dBm+1/-3Db) for CDMA BC0

Class 3 (24dBm+1/-3Db) for TD-SCDMA B34/B39 Class 3 (23dBm ±2.7Db) for LTE FDD bands Class 3 (23dBm ±2.7Db) for LTE TDD bands Class 3 (23dBm ±2.7Db) for NR SA bands

Class 3 (23dBm ±2.7Db) for NR NSA bands

NR 特性

支持 3GPP R15 3.5Gbps DL/775Mbps UL 支持 5 – 100 MHz 射頻帶寬

支持下行 4 x 4 MIMO,上行 2 x 2 MIMO SA: Max 2.3Gbps (DL), 625Mbps (UL)

NSA: Max 3.5Gbps (DL), 775Mbps (UL)

LTE 特性

支持 3GPP R11 LTE CAT-18 DL/CAT-13 UL

支持 1.4 – 20 MHz 射頻帶寬

支持下行 4 x 4 MIMO

FDD: Max 1.2Gbps (DL), 150Mbps (UL) TDD: Max 1.2Gbps (DL), 150Mbps (UL)

WCDMA 特性

支持 3GPP R9 DC-HSPA+

支持 16-QAM, 64-QAM and QPSK modulation 3GPP R6 HSUPA: Max 11.5Mbps (UL)

3GPP R8 DC-HSPA+: Max 42.2Mbps (DL)

TD-SCDMA 特性

支持 3GPP R8 1.28 TDD TD-HSDPA:MAX 2.8Mbps(DL)

GSM/GPRS/EDGE 特性	EDGE：支持 EDGE multi-slot class 12 支持 GMSK 和 8PSK 編碼格式：CS1-4 和 MCS 1-9
WLAN 特性	2.4GHz/5GHz 雙頻段，支持 802.11a/b/g/n/ac，最高至 1700Mbps, 支持 AP 模式
Bluetooth 特性	BT v2.1+EDR，3.0+HS,v4.1+HS,V5.1 (Low Energy)
衛星定位	Beidou,Galileo,Glonass,GPS,QZSS
EMMC/UFS	最高支持 UFS2.1，256G Byte;
DDR	最高支持 12G Byte @ 2 channels 16bit x LPDDR4X 4266MHz
短消息 (SMS)	Text 與 PDU 模式點到點 MO 和 MT SMS 廣播 SMS 存儲：默認 SIM
AT 命令	不支持
音頻接口	音頻輸入： 3 組模擬麥克風輸入 1 路作為耳機 MIC 輸入，另兩路是正常通話降噪 MIC 音頻輸出： AB 類立體聲耳機輸出AB 類差分聽筒輸出 AB 類差分輸出給外部音頻功放
USB 接口	支持 USB3.0 Host/Device 模式，數據傳輸速率最大 5.0Gbps 用于軟件調試和軟件升級等支持 USB2.0 OTG
USIM 卡接口	2 組 USIM 卡接口支持 USIM/SIM 卡：1.8V 和 3V 支持雙卡雙待
SDIO 接口	支持 SD/SDHC/MS/MSPRO/MMC/SDIO2.0 or 3.0 4bit SDIO，8bit SDIO 支持熱插拔
I2C 接口	10 組 I2C，最高速率至 400K，當使用 I2C 的 DMA 時最高速度可以達到 3.4Mbps，用于 TP、Camera、Sensor 等外設
SPI 接口	8 組 SPI 接口，最高速率至 27Mbit/s,支持 DMA mode。
DPI 接口	1 組 12 bit DPI 接口，DPI clock 最高 148.5MHz。
ADC 接口	四路，用于通用 12 bit ADC,Input range=0.05~1.45V
天線接口	7 個 RF 天線、WIFI/GNSS/BT 天線、WIFI2 天線、FM RX 天線接口
物理特征	尺寸：50±0.15×50±0.15×2.65±0.2 mm

	接口：184LCC+237LGA 翹曲度：<0.3mm 重量：10.9g
溫度范圍	正常工作溫度：-20°C～ +70°C 極限工作溫度：-25°C 和+80°C 1) 存儲溫度：-40°C ～ +85°C
軟件升級	通過 USB
RoHS	符合 RoHS 標準
